Обвязка колонная с муфтовой подвеской ОК1-35-146(168,178)x245

Колонная обвязка ОК1 предназначена для обвязки верхних концов двух смежных обсадных колонн, выступающих над устьем скважины, с целью подвески колонн, герметизации и разобщения пространства между ними и контроля давления в нем при бурении и эксплуатации скважин.

Обвязку устанавливают сразу в муфту кондуктора непосредственно перед бурением под эксплуатационную колонну. На обвязку устанавливается превенторный блок в процессе бурения, далее — фонтанная (нагнетательная) арматура в процессе освоения и эксплуатации скважины.

Преимущества:

  • возможность смены фланцев 280×35/230×35;
  • повышенная надежность герметизации межтрубных пространств за счет регулирования величины поджатия уплотнительных элементов;
  • возможность контроля давления среды в межколонных пространствах;
  • циркуляция бурового раствора при цементировании обсадной колонны.

Стандарты и сертификаты

  • Колонная обвязка предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108.
  • Срок действия: по 21.08.2028 г.



В настоящее время осуществляется серийное производство колонных обвязок ОК1-35-146х245 ХЛ, ОК1-35-168х245 ХЛ, ОК1-35-178х245 ХЛ, ОК1М-35-146х245 ХЛ, ОК1М-35-168х245 ХЛ, ОК1М-35-178х245 ХЛ.

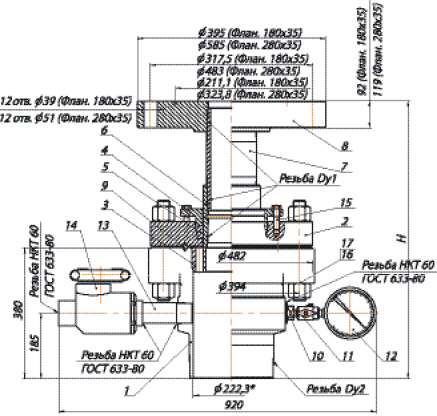

Габаритная схема

  1. Корпус.
  2. Фланец.
  3. Центратор.
  4. Крышка.
  5. Уплотнитель.
  6. Муфта*.
  7. Патрубок нулевой*.
  8. Фланец колонный.
  9. Прокладка П50 ГОСТ 28919–91.
  10. Пробка НКТ 60.
  11. Вентиль Манометровый.
  12. Манометр 40 МПа.
  13. Патрубок НКТ 60.
  14. Кран шаровый.
  15. Болт.
  16. Гайка М42.
  17. Шпилька М42×320.

* Комплектность и ЗИП по согласованию с покупателем.



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОК1-35-
146×245 ОТТМ		 ОК1-35-
146 ОТТМх245 ОТТМ		 ОК1-35-
146 ОТТГх245 ОТТМ		 ОК1-35-
146 БТСх245 ОТТМ		 ОК1-35- 168×245 ОТТМ ОК1-35-
168 ОТТМх245 ОТТМ		 ОК1-35-
168 ОТТГх245 ОТТМ		 ОК1-35-
168 БТСх245 ОТТМ		 ОК1-35-
178×245 ОТТМ
Рабочее давление, МПа 35
Резьба (условный диаметр обвязываемых колонн, мм)Dy1 146 146 ОТТМ 146 ОТТГ 146 БТС 168 168 ОТТМ 168 ОТТГ 168 БТС 178
Dy2 245 ОТТМ
Габаритные
размеры,
мм		ДлинаL 920
ШиринаВ 395 (флан.180×35) / 585 (флан. 280×35)
Высотафлан.
180×25		H 850 850 840 870 845 850 840 870 850
флан.
280×25		 865 865 855 885 860 865 855 885 865
Масса, кг, не более 450 (флан. 180×35)
475 (флан. 280×35)		 440 (флан. 180×35)
465 (флан. 280×35)		 437 (флан. 180×35)
462 (флан. 280×35)



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОК1-35-
178 ОТТМх245 ОТТМ		 ОК1-35-
178 БТСх245 БТС		 ОК1-35-
178 БТСх245 ОТТМ		 ОК1-35-
146×245 БТС		 ОК1-35-
146 ОТТМх245 БТС		 ОК1-35-
146 ОТТГх245 БТС		 ОК1-35-
146 БТСх245 БТС		 ОК1-35-
168×245 БТС
Рабочее давление, МПа 35
Резьба (условный диаметр обвязываемых колонн, мм)Dy1 178 ОТТМ 178 ОТТГ 178 БТС 146 146 ОТТМ 146 ОТТГ 146 БТС 168
Dy2 245 ОТТМ 245 БТС219245
Габаритные
размеры,
мм		ДлинаL 920
ШиринаВ 395 (флан.180×35) / 585 (флан. 280×35)
Высотафлан.
180×25		H 850

840

 870 845 850

840

 870 845
флан.
280×25		 855 885 865 865 855 885 885 860
Масса, кг, не более 437 (флан. 180×35)
462 (флан. 280×35)		 450 (флан. 180×35)
475 (флан. 280×35)		 440 (флан. 180×35)
465 (флан. 280×35)



Наименование параметров и размеров Значение параметров
Условное обозначение обвязки
ОК1-35-168 ОТТМх245 БТС ОК1-35-168 ОТТГх245 БТС ОК1-35-168 БТСх245 БТС ОК1-35-178×245 БТС ОК1-35-178 ОТТМх245 БТС ОК1-35-178 ОТТГх245 БТС ОК1-35-178 БТСх245 БТС
Рабочее давление, МПа 35
Резьба (условный диаметр обвязываемых колонн, мм)Dy1 168 ОТТМ 168 ОТТГ 168 БТС 178 178 ОТТМ 178 ОТТГ 178 БТС
Dy2 245 БТС219245
Габаритные
размеры,
мм		ДлинаL 920
ШиринаВ 395 (флан.180×35) / 585 (флан. 280×35)
Высотафлан.
180×25		H 850 840 870 850 850 840 870
флан.
280×25		 865 855 885 865 865 855 885
Масса, кг, не более 440 (флан. 180×35)
465 (флан. 280×35)		 437 (флан. 180×35)
462 (флан. 280×35)
