Задвижки с резиновым уплотнителем
ЗПРМ-100×25(32,40)
Задвижка с резиновым уплотнителем и выдвижным шпинделем типа ЗПРМ предназначена для перекрытия потока бурового раствора в нагнетательных буровых установках.

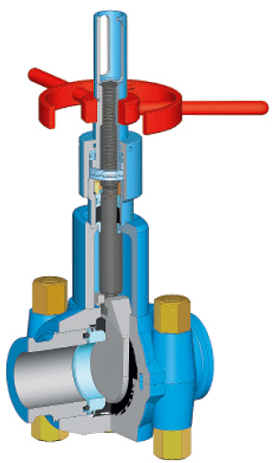

Задвижка представляет собой разъемный корпус, охватывающий два патрубка, между которыми установлено резиновое уплотнение шибера с металлическими кольцевыми обоймами с двух сторон. Открывание и закрывание задвижки осуществляется вращением маховика.
Задвижка присоединяется к трубопроводу посредством бугельного или фланцевого соединения. Задвижка в зависимости от исполнения предназначена для некоррозионной, либо коррозионной скважинной среды (K1, К2).
Стандарты и сертификаты
- Задвижка с резиновым уплотнителем эксплуатируется в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
- Климатическое исполнение: УХЛ, ХЛ.
- Категория размещения: I по ГОСТ 15150.
- Температура окружающего воздуха: от -60°С до +40°С.
- Сертификат соответствия: № РОСС RU.З2707.ОСПБ02.03108.
- Срок действия: по 21.08.2028 г.
| Наименование параметра | Значение параметров | |||
| Рабочее давление, МПа | 25, 32, 40 | |||
|---|---|---|---|---|
| Условный проход | 100 | |||
| Температура рабочей среды, °С | Не выше +80 | |||
| Рабочая среда | Буровой раствор с примесью нефти по объему не более 15%, плотностью не более 2,8 г/см³ с содержанием включений микротвердостью 1500 МПа не более 1% по объему при давлении 40 МПа |
|||
| Диаметр патрубка, D, мм | 150 | 180 | - | - |
| Длина, L, м | 320 | 380 | 410 | 420 |
| Масса | 108 | 111 | 113 | 140 |
