Арматура фонтанная муфтового типа АФК(Э)1-65х14 (21,35)

Фонтанная устьевая арматура АФК(Э)1-65х21 предназначена для герметизации устья скважины, пропуска добываемой среды в нужном направлении, её регулирования и контроля по расходу и давлению, подвешивания подъемной колонны НКТ со скважинным оборудованием нагнетания рабочей жидкости в скважину и контроля режима закачки рабочей жидкости в скважины.

Арматуру устанавливают на колонную обвязку нефтяных и газовых скважин в процессе их освоения, опробования и эксплуатации. Уменьшенные массогабаритные характеристики упрощают обслуживание скважины, снижают возможность замораживания, что особенно важно при малых объемах добычи.

Стандарты и сертификаты

  • Фонтанная арматура предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350.
  • Климатическое исполнение арматуры: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Арматура предназначена для некоррозионной, либо коррозионной скважинной
  • среды К1 и К2.
  • Сертификат соответствия промышленной безопасности: № РОСС RU.З2707.ОСПБ02.03108.
  • Срок действия: 21.08.2028 г.



В настоящее время осуществляется серийное производство фонтанной арматуры   АФКЭ1-65х14 ХЛ, АФКЭ1-65х21 ХЛ, АФКЭ1-65х35 ХЛ, АФКЭ1-65х70 ХЛ, АФКЭ1-65х14 К1 ХЛ, АФКЭ1-65х21 К1 ХЛ, АФКЭ1-65х35 К1 ХЛ, АФКЭ1-65х70 К1 ХЛ, АФКЭ1-65х14 К2 ХЛ, АФКЭ1-65х21 К2 ХЛ, АФКЭ1-65х35 К2 ХЛ, АФКЭ1-65х70 К2 ХЛ, АФКЭ1-80х14 ХЛ, АФКЭ1-80х21 ХЛ, АФКЭ1-80х35 ХЛ, АФКЭ1-80х70 ХЛ, АФКЭ1-80х14 К1 ХЛ, АФКЭ1-80х21 К1 ХЛ, АФКЭ1-80х35 К1 ХЛ, АФКЭ1-80х70 К1 ХЛ, АФКЭ1-80х14 К2 ХЛ, АФКЭ1-80х21 К2 ХЛ, АФКЭ1-80х35 К2 ХЛ, АФКЭ1-80х70 К2 ХЛ, АФКЭ1-100х14 ХЛ, АФКЭ1-100х21 ХЛ, АФКЭ1-100х35 ХЛ, АФКЭ1-100х70 ХЛ, АФКЭ1-100х14 К1 ХЛ, АФКЭ1-100х21 К1 ХЛ, АФКЭ1-100х35 К1 ХЛ, АФКЭ1-100х70 К1 ХЛ, АФКЭ1-100х14 К2 ХЛ, АФКЭ1-100х21 К2 ХЛ, АФКЭ1-100х35 К2 ХЛ, АФКЭ1-100х70 К2 ХЛ, АФКЭ1-80/65х14 ХЛ, АФКЭ1-80/65х21 ХЛ, АФКЭ1-80/65х35 ХЛ, АФК1Э-80/65х70 ХЛ, АФКЭ1-80/65х14 К1 ХЛ, АФКЭ1-80/65х21 К1 ХЛ, АФКЭ1-80/65х35 К1 ХЛ, АФКЭ1-80/65х70 К1 ХЛ, АФКЭ1-80/65х14 К2 ХЛ, АФКЭ1-80/65х21 К2 ХЛ, АФКЭ1-80/65х35 К2 ХЛ, АФКЭ1-80/65х70 К2 ХЛ, АФКЭ1-100/65х14 ХЛ, АФКЭ1-100/65х21 ХЛ, АФКЭ1-100/65х35 ХЛ, АФКЭ1-100/65х70 ХЛ, АФКЭ1-100/65х14 К1 ХЛ, АФКЭ1-100/65х21 К1 ХЛ, АФКЭ1-100/65х35 К1 ХЛ, АФКЭ1-100/65х70 К1 ХЛ, АФКЭ1-100/65х14 К2 ХЛ, АФКЭ1-100/65х21 К2 ХЛ, АФКЭ1-100/65х35 К2 ХЛ, АФКЭ1-100/65х70 К2 ХЛ, АФКЭ1-100/80х14 ХЛ, АФКЭ1-100/80х21 ХЛ, АФКЭ1-100/80х35 ХЛ, АФКЭ1-100/80х70 ХЛ, АФКЭ1-100/80х14 К1 ХЛ, АФКЭ1-100/80х21 К1 ХЛ, АФКЭ1-100/80х35 К1 ХЛ, АФКЭ1-100/80х70 К1 ХЛ, АФКЭ1-100/80х14 К2 ХЛ, АФКЭ1-100/80х21 К2 ХЛ, АФКЭ1-100/80х35 К2 ХЛ, АФКЭ1-100/80х70 К2 ХЛ, АФК1Э-65х14 ХЛ, АФК1Э-65х21 ХЛ, АФК1Э-65х35 ХЛ, АФК1Э-65х70 ХЛ,  АФК1Э-65х14 К1 ХЛ, АФК1Э-65х21 К1 ХЛ, АФК1Э-65х35 К1 ХЛ, АФК1Э-65х70 К1 ХЛ, АФК1Э-65х14 К2 ХЛ, АФК1Э-65х21 К2 ХЛ, АФК1Э-65х35 К2 ХЛ, АФК1Э-65х70 К2 ХЛ, АФК1Э-80х14 ХЛ, АФК1Э-80х21 ХЛ, АФК1Э-80х35 ХЛ, АФК1Э-80х70 ХЛ, АФК1Э-80х14 К1 ХЛ, АФК1Э-80х21 К1 ХЛ, АФКЭ1-80х35 К1 ХЛ, АФК1Э-80х70 К1 ХЛ, АФК1Э-80х14 К2 ХЛ, АФК1Э-80х21 К2 ХЛ, АФК1Э-80х35 К2 ХЛ, АФК1Э-80х70 К2 ХЛ, АФК1Э-100х14 ХЛ, АФК1Э-100х21 ХЛ, АФК1Э-100х35 ХЛ, АФКЭ1-100х70 ХЛ, АФК1Э-100х14 К1 ХЛ, АФК1Э-100х21 К1 ХЛ, АФК1Э-100х35 К1 ХЛ, АФК1Э-100х70 К1 ХЛ, АФК1Э-100х14 К2 ХЛ, АФК1Э-100х21 К2 ХЛ, АФК1Э-100х35 К2 ХЛ, АФК1Э-100х70 К2 ХЛ, АФК1Э-80/65х14 ХЛ, АФК1Э-80/65х21 ХЛ, АФК1Э-80/65х35 ХЛ, АФК1Э-80/65х70 ХЛ, АФК1Э-80/65х14 К1 ХЛ, АФК1Э-80/65х21 К1 ХЛ, АФК1Э-80/65х35 К1 ХЛ, АФК1Э-80/65х70 К1 ХЛ, АФК1Э-80/65х14 К2 ХЛ, АФК1Э-80/65х21 К2 ХЛ, АФК1Э-80/65х35 К2 ХЛ, АФК1Э-80/65х70 К2 ХЛ, АФК1Э-100/65х14 ХЛ, АФК1Э-100/65х21 ХЛ, АФК1Э-100/65х35 ХЛ, АФК1Э-100/65х70 ХЛ, АФК1Э-100/65х14 К1 ХЛ, АФК1Э-100/65х21 К1 ХЛ, АФК1Э-100/65х35 К1 ХЛ, АФК1Э-100/65х70 К1 ХЛ, АФК1Э-100/65х14 К2 ХЛ, АФК1Э-100/65х21 К2 ХЛ, АФК1Э-100/65х35 К2 ХЛ, АФК1Э-100/65х70 К2 ХЛ, АФК1Э-100/80х14 ХЛ, АФК1Э-100/80х21 ХЛ, АФК1Э-100/80х35 ХЛ, АФК1Э-100/80х70 ХЛ, АФК1Э-100/80х14 К1 ХЛ, АФК1Э-100/80х21 К1 ХЛ, АФК1Э-100/80х35 К1 ХЛ, АФК1Э-100/80х70 К1 ХЛ, АФК1Э-100/80х14 К2 ХЛ, АФК1Э-100/80х21 К2 ХЛ, АФК1Э-100/80х35 К2 ХЛ, АФК1Э-100/80х70 К2 ХЛ.

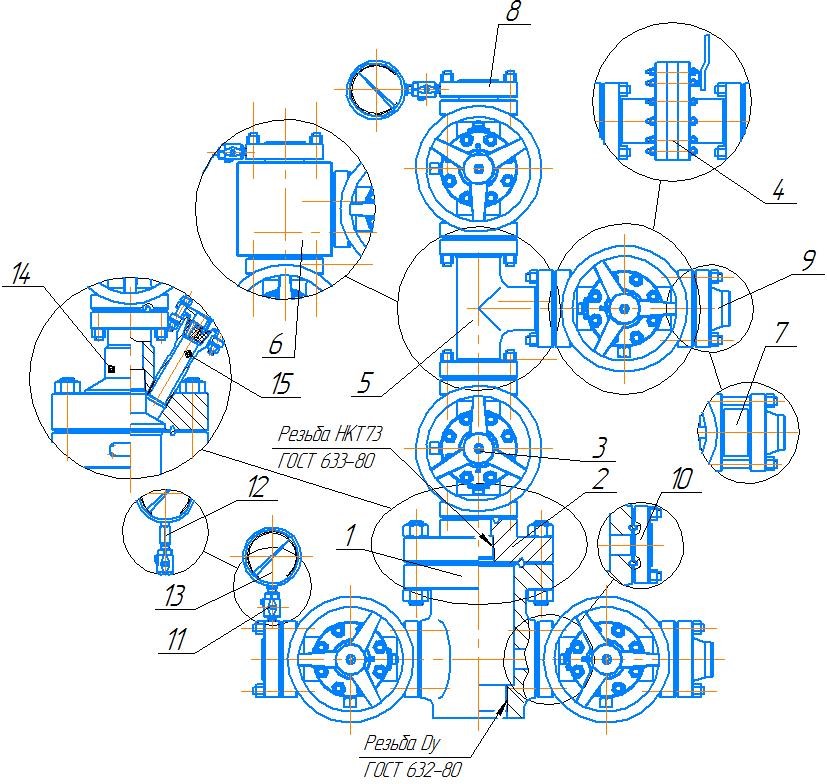

Габаритная схема АФК(Э)1-(65,80,100) х (14,21,35) - Dy

1. Крестовик.
2. Фланец переводной.
3. Задвижка ЗМС.
4. Задвижка ЗДШ.
5. Тройник литой.
6. Тройник (поковка).
7. Клапан обратный.
8. Фланец глухой с отв. (М20х1,5; К1/2”; Rc1/2”);


9. Фланец ответный.
10. Фланец глухой.
11. Вентиль ВПЭМ 5х35.
12. Разделитель сред (для К2).
13. Манометр.
14. Переходник.
15. Кабельный ввод.



Технические характеристики

Наименование параметра

Значение параметра

Рабочее давление, МПа

14

21

35

Условный проход, мм:

Ствола

боковых отводов елки



65/80/100

65/80/100

Присоединительная резьба Dy

ГОСТ 632

треуг. (146,168,178)
ОТТМ (146,168,178)

Резьба подвешивания трубопровода

НКТ(В)-73(89,114) ГОСТ 633

Стойкость к воздействию скважинной среды

К1, К2 ГОСТ 13846

Температура рабочей среды, °C

Не более 120

*Размеры и масса даны для базовой комплектации. Размеры и параметры для справок.
